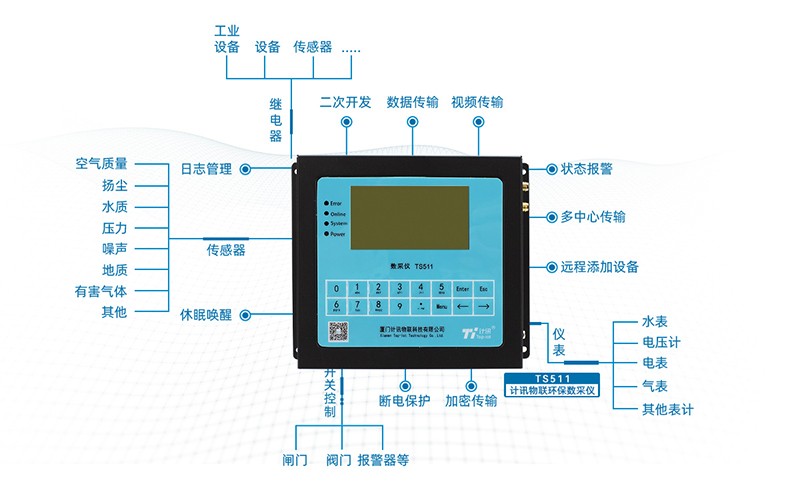

环保数采仪怎么接仪器?优米平台app下载环保数采仪TY511,2个RS232接口、2个RS485接口、2路脉冲接口、8路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、8路开关量输入接口、2路开关量输出接口、8路继电器输出(标配2路)、1个12位格雷码接口（预留）、兼容各种类型的各类水、气在线分析仪表和流量计等仪器的接入，可采集各种污染治理设备工作状态，可对阀门、闸门、报警器等设备进行控制。

环保数采仪怎么接仪器

RTU采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。选配电源和数据线说明如下:

电源（输出12VDC/1.5A）：

RS232线（一端为DB9母头）：

具体接线示意图如下

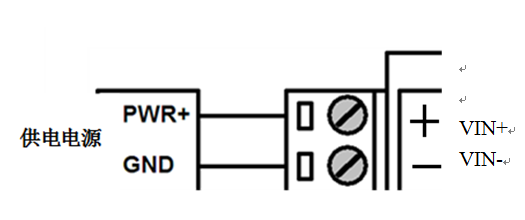

设备供电电源接线图:（供电范围5-36VDC，要求功率大于4W，建议使用选配电源）

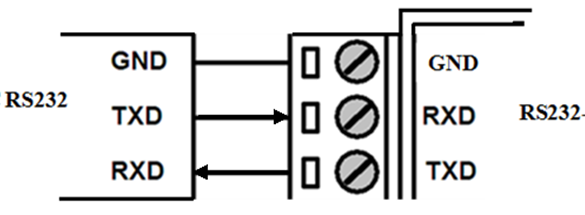

设备RS232接口接示意图线图：

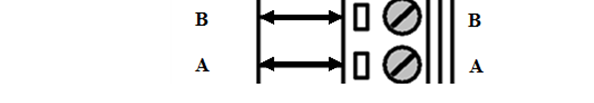

RS485接口传感器接线图：（如接RS485水位计等。默认波特率9600 bps）

开关量输入接线图：（湿接点）

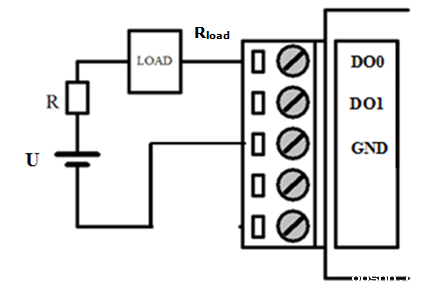

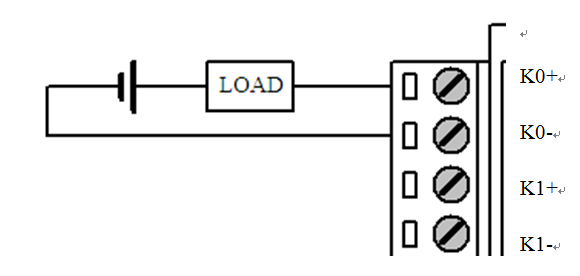

数字量输出接线图：（OC门输出，额定驱动电流50mA，额定驱动电压35VDC；即R+Rload>20U欧，U<=35VDC）

继电器输出接线图：（最大切换电压30VDC，最大切换电流1A，最大切换功率30W）

4-20mA模拟量输入接线示意图：

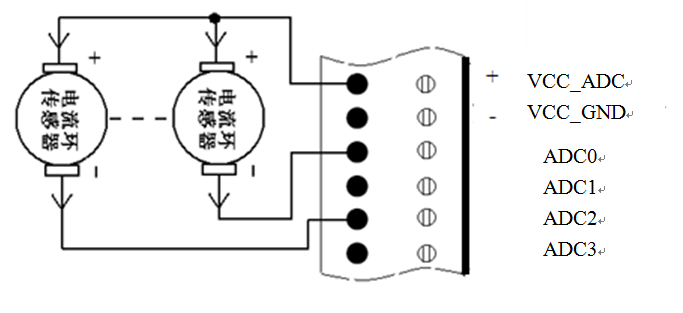

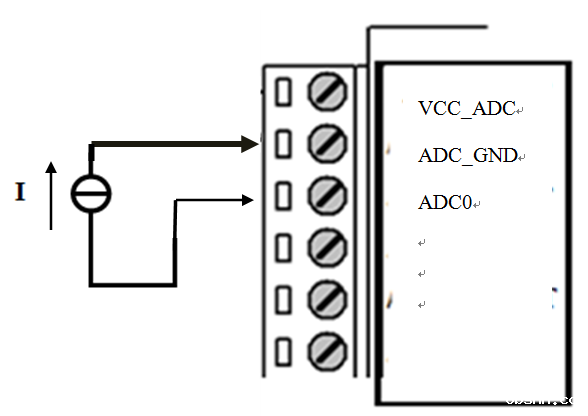

两线制电流环传感器接线图：（电流，4-20mA）

SDI传感器接线图：

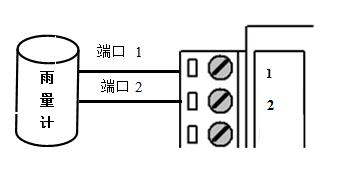

翻斗式雨量计（计数器）接线图：

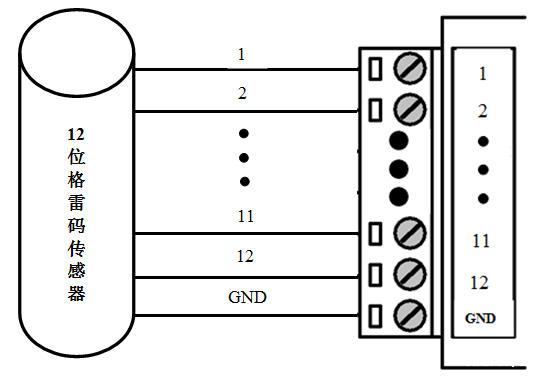

12位格雷码水位计接线图：
