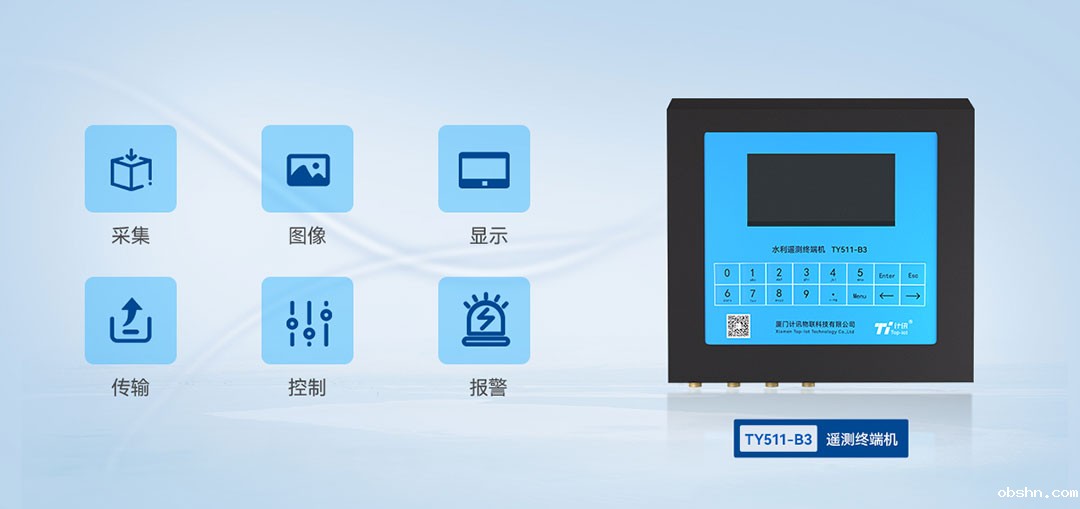

硬件系统

CPU

工业级32位通信处理器

FLASH

512KB

SRAM

256KB

数据存储Flash

16MB

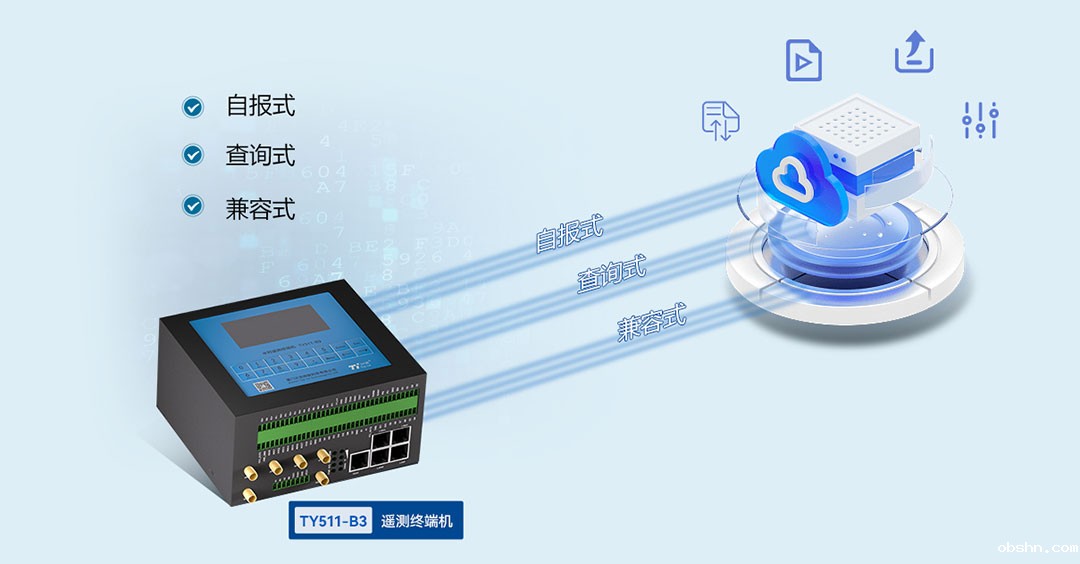

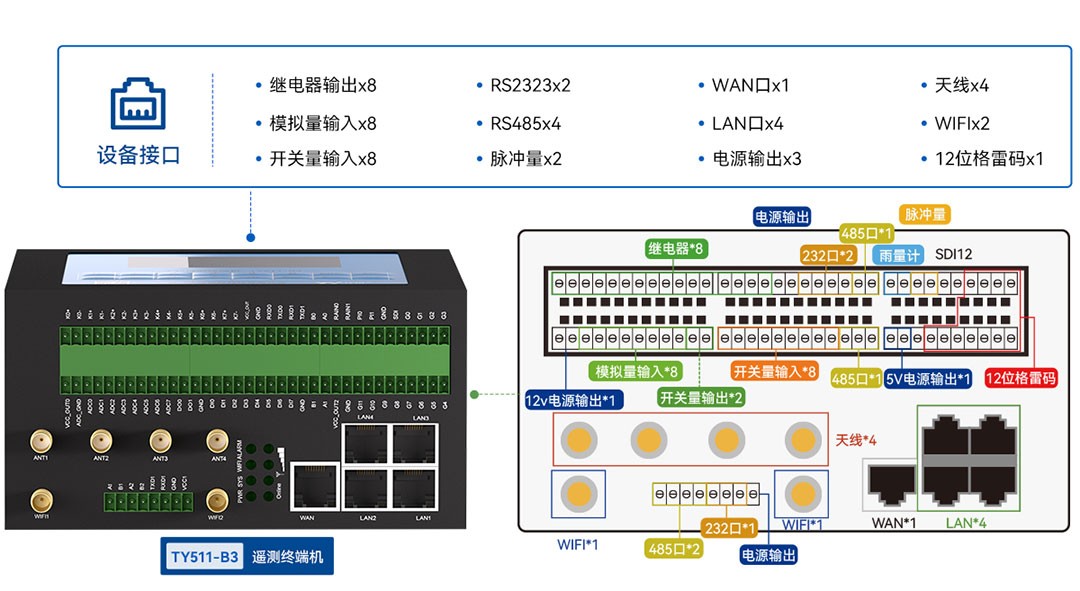

接口信息

电源接口

标准电源

DC 12V/1.5A

供电范围

DC 5～35V

内置电源反相保护和过压保护。

串口

串口采用工业端子接口：两路RS232 、四路RS485接口

内置15KV ESD保护

串口速率

300～230400bits/s

数据位

5 、6 、7 、8位

停止位

1 、1.5 、2位

校验

无 、偶 、奇 、SPACE及MARK校验

脉冲量

2个翻斗式雨量计接口（低电平有效 0V~1V），

2路脉冲接口（高电平有效 2V~30V）

模拟量

8路模拟量输入接口

（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）

开关量输入

8路开关量输入接口（光隔离）

逻辑0：湿节点0-3VDC ，或干节点导通

逻辑1：湿节点5-30VDC ，或干节点断开

开关量输出

2路开关量输出接口（光隔离 ，OC门输出）

额定驱动电流 ：50mA

额定驱动电压 ：35V

继电器

（默认2路）

8路继电器输出接口

最大切换电压 ：30VDC/250VAC

最大切换电流 ：5A

电源输出

3路受控输出电源（输出电压值与设备供电电压相同 ，默认12V 。单路额定输出电流1A ，3路额定输出电流总和2A ， 内置过流保护）

SD卡

SD卡接口 ，最大可支持32G扩展TF卡

接口信息

以太网接口

1个10/100/1000M以太网WAN口（ RJ45插座），

4个10/100/1000M以太网LAN口（ RJ45插座），

自适应MDI/MDIX ， 内置1.5KV电磁隔离保护

指示灯

具有电源 、系统 、在线 、错误指示灯

天线

标准SMA阴头天线接口 ，特性阻抗50欧

接地端子

M3螺丝接地保护端子

LCD屏

128*64点阵液晶显示屏

按键

标准2*8键盘

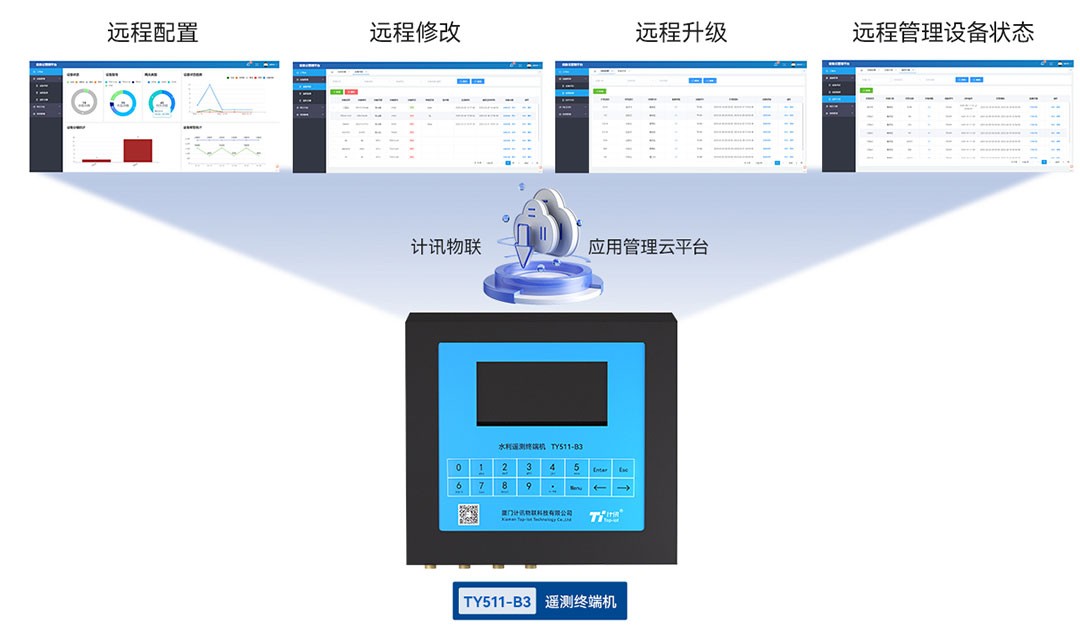

工作状态

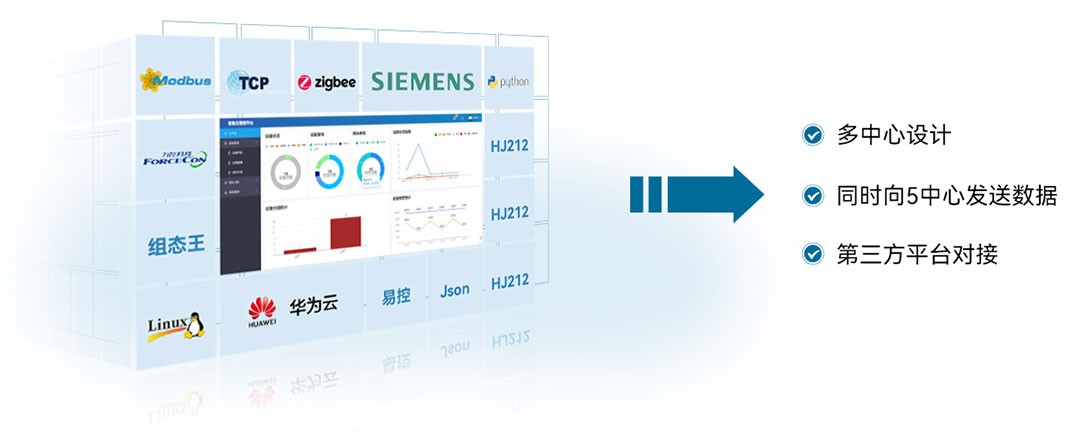

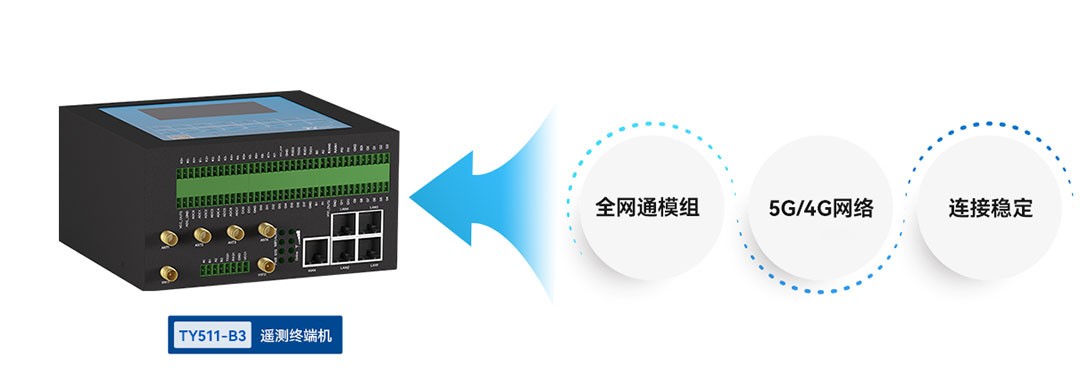

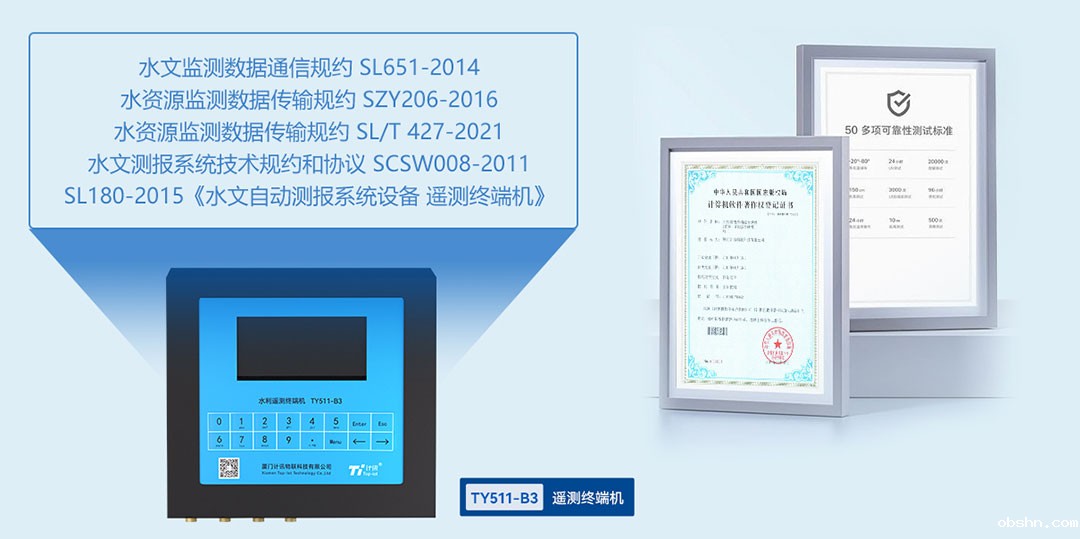

通信方式

支持4G/5G全网通无线蜂窝网络 、短信 、RS232/RS485 ，可选NB-IOT 、北斗等通信方式。

工作功耗

待机状态

40mA～45mA@12VDC

通信状态

40mA～80mA@12VDC

环境条件

工作温度

-20℃到+75℃

三防等级

IP30 ，外壳和系统安全隔离 ，特别适合工控现场应用

湿度

相对湿度范围95% ，无凝结

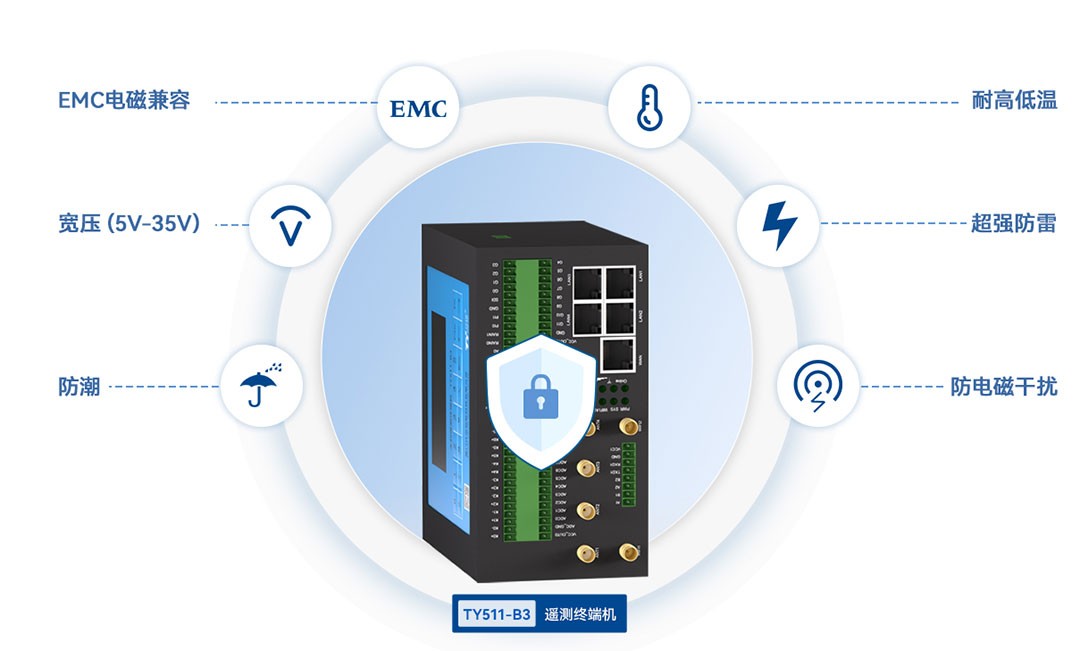

抗干扰能力

抗干扰类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级 ，适合安装于典型工业环境中的设备：工厂 ， 电厂或处于特别居民区内的设备

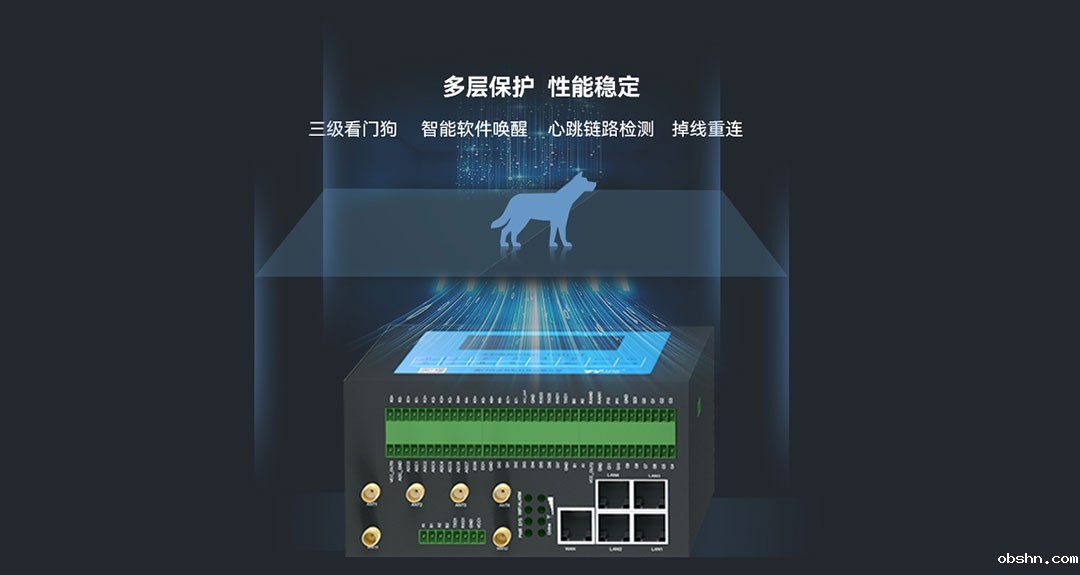

设备可靠性

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术 ， 内置RTC

SIM/UIM卡接口内置15KV ESD保护

超低功耗设计 ，包括休眠模式 、定时上下线模式

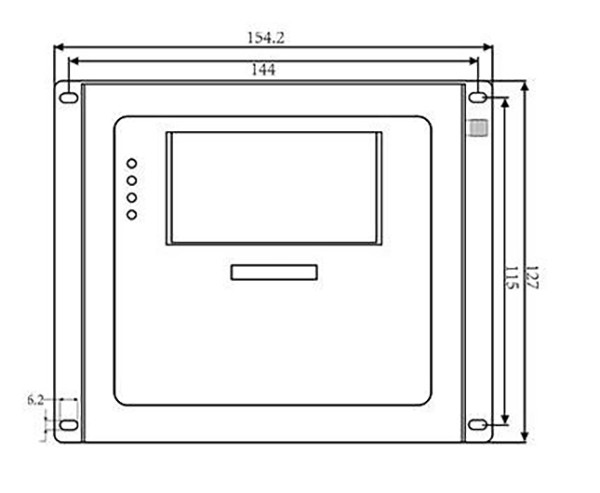

物理特征

外形尺寸

142.5*128*74mm

重量

1200g
