项目

说明

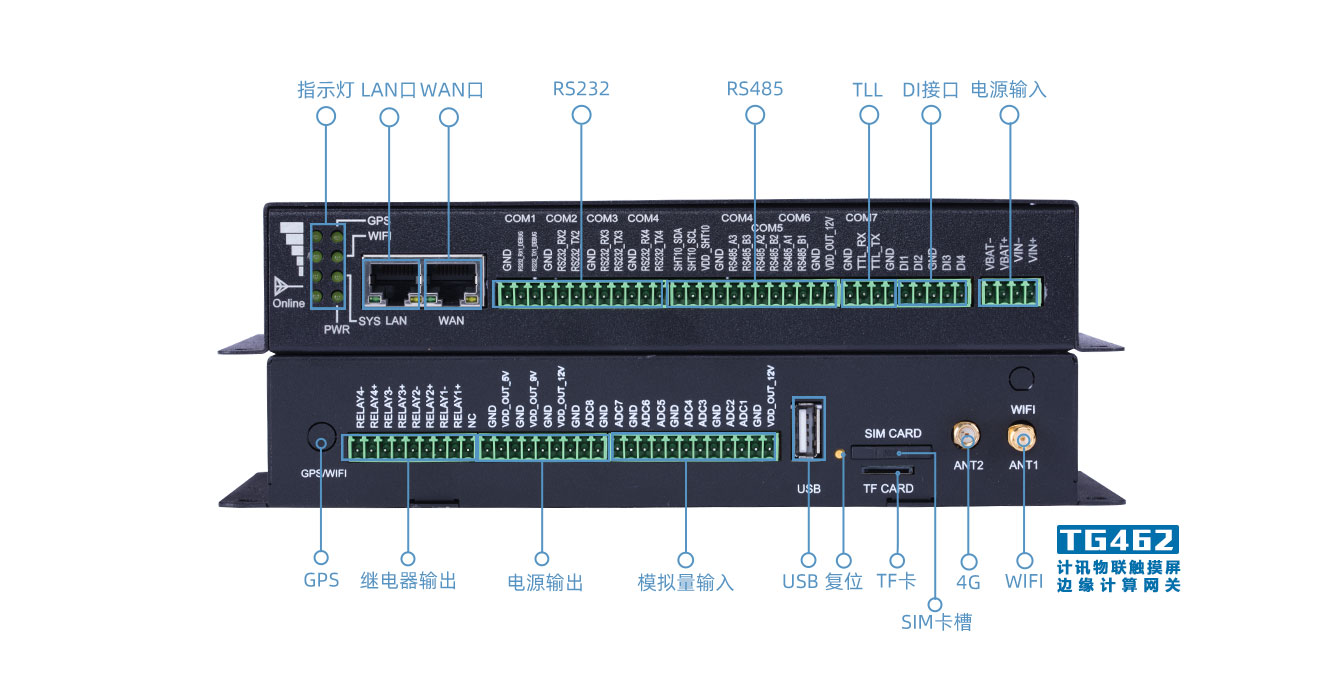

接口信息

电源接口

标准电源

DC 12V/1.5A

电源输入

DC 9～35V

5路受控输出电源

（3路输出电压值与设备供电电压相同，默认12V；1路输出9V,单路额定输出电流1A；1路输出5V,单路额定输出电流1A；内置过流保护）

以太网端口

1个WAN口,1个10/100M以太网口（RJ45插座）;或配置成2LAN，自适应MDI/MDIX，内置1.5KV电磁隔离保护

串行接口

4个RS232（1路debug口一路和RS485复用）和

3个RS485（1路和RS232复用）内置15KV ESD保护，串口参数如下：

数据位：7 、8位

停止位：1 、2位

校验位：无校验、偶校验、奇校验

串口速率：1100~230400bps

开关量输入

4×DI（光隔离）逻辑0：湿节点0-3VDC逻辑1：湿节点5-30VDC

继电器（ DO）

4×DO最大切换电压：30VDC/250VAC最大切换电流：5A

模拟量输入

8×ADC（12位AD、支持4-20mA电流信号输入 ，可选0-5V电压信号输入）

I2C

支持1×I2C接口,外接温湿度传感器

TTL

1个TTL电平串口，外接TTL电平设备

USB

标准USB，可接U盘存数据

LCD屏

800*480TFT显示屏（可选）

SIM卡座

标准的抽屉式用户卡接口，

支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

天线接口

标准SMA阴头天线接口，特性阻抗50欧

TF卡

可接TF存数据

接地端子

M3螺丝接地保护端子

指示灯

具有PWR、SYS、ONLINE、WIFI、GPS 信号指示灯

可选功能

WIFI

2.4G WIFI ,支持IEEE 802.11/b/g/n（ 可选）

GPS

支持（可选）

工作环境

工作温度范围

-35~+75ºC

存储温度

-35～+75ºC

相对湿度范围

95%±3%无凝结

工作功耗

采集状态

143mA～187mA@12VDC

通信功耗

232mA～248mA@12VDC

抗干扰能力

抗干扰类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级 ，适合安装于典型工业环境中的设备：工厂 ， 电厂或处于特别居民区内的设备。

可靠性

平均无故障工作时间(MTBF)不低于100000h

低功耗设计

EMC各项等级指标达3级

采用NTP技术，内置RTC

SIM/UIM卡接口内置15KV ESD保护

机械特性

防护等级

IP30,外壳和系统安全隔离,特别适合工控现场应用

尺寸

228×122.5×38.2 mm
