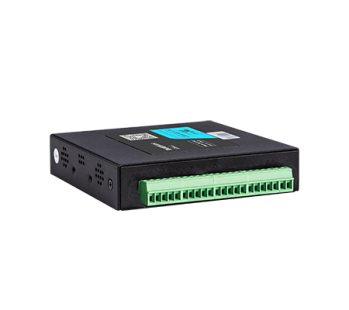

微型工业级RTU TG501

微型RTU5G传输远程控制

TG501系列RTU是一款工业级低功耗数据采集终端,集数据采集与2G 3G 4G数据传输功能于一体，实现数据采集、存储、控制、报警及传输等综合功能。

数据采集传输一体化设计，通信更稳定

TG501微型工业级RTU具备模拟量输入、开关量、多路RS232和RS485接口，系统均采用安全隔离技术。兼容各类流量计、压力、水质分析仪、液位、工业串口摄像机、PLC、智能串口屏等仪器。数据采集传输一体化设计，通信更稳定。

接口丰富，体积小，组网更灵活。

1个RS232接口(可扩展成2路)、1个RS485接口(可扩展成2路)、3路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、4路开关量输入接口、2路继电器输出(可选择)、可定制TTL电平串口、可定制2路脉冲输入、可定制2路开关量输出

符合多种行业规约，兼容各种协议

可支持国家环保行业规约、水文规约/水资源规约/HJ212协议，Modbus TCP/Modbus RTU协议，MQTT协议等。可选提供通信中心入库的方式接入第三方平台或定制第三方协议。支持国内主流组态软件：组态王、三维力控、易控等组态厂家，能快速入网各类应用场景。

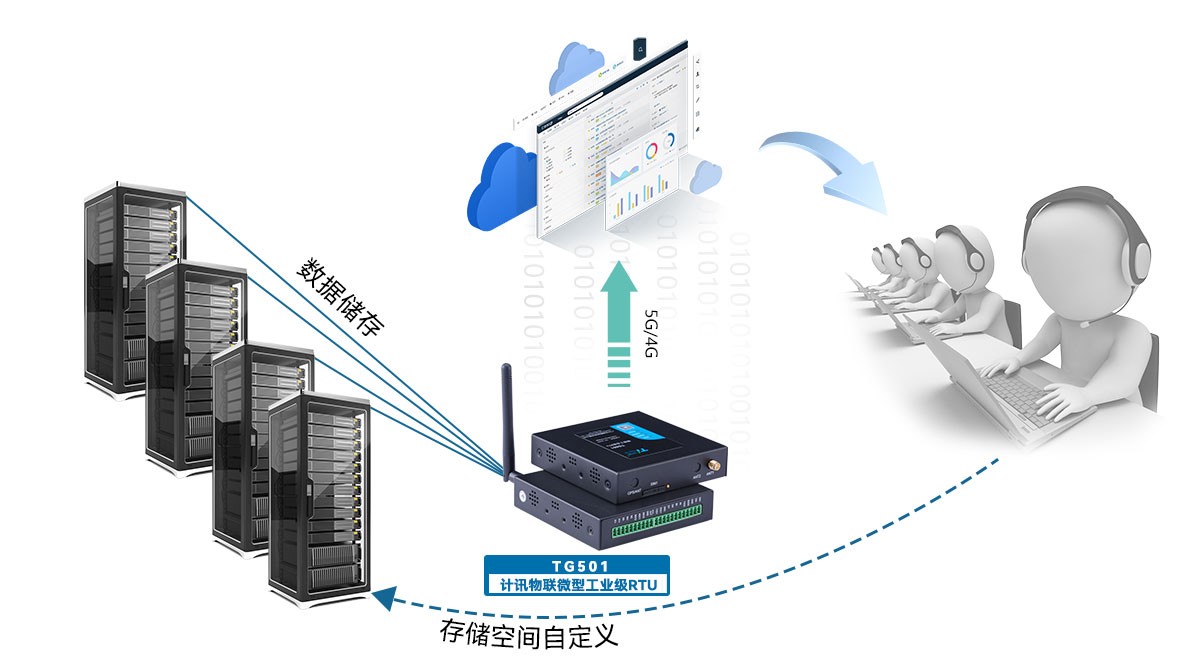

多采集数据存储空间自定义

支持多采集数据存储空间自定义配置，每个采集数据的存储空间均支持自定义配置

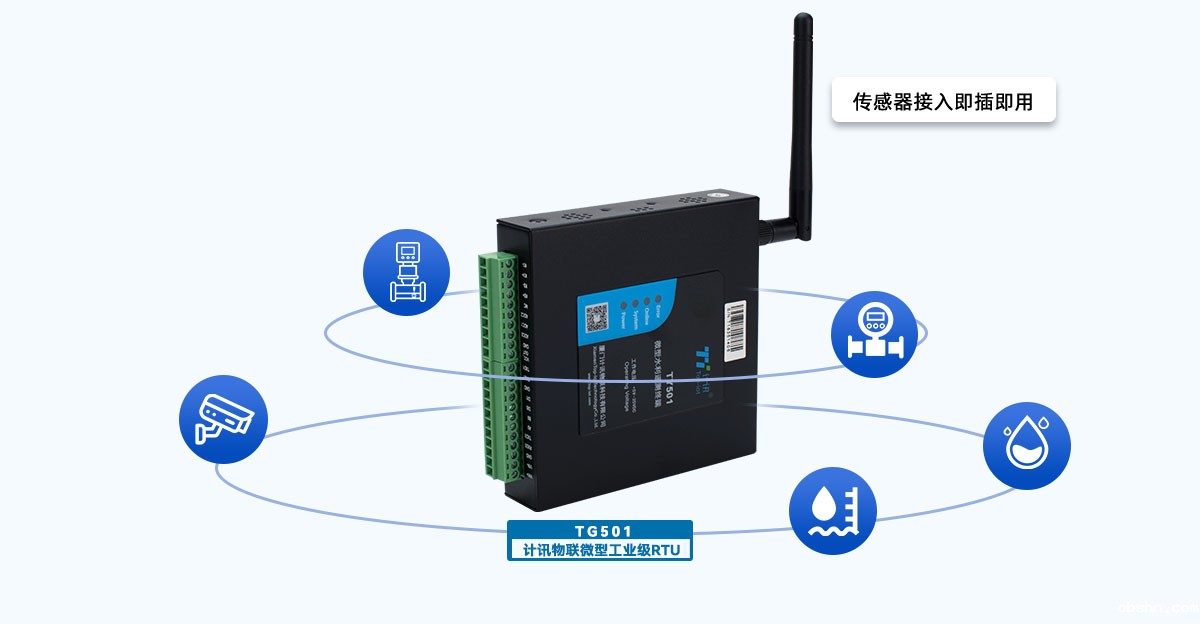

传感器定制简单可配可选

Modbus RTU传感器不用软件定制可以兼容。

应用领域

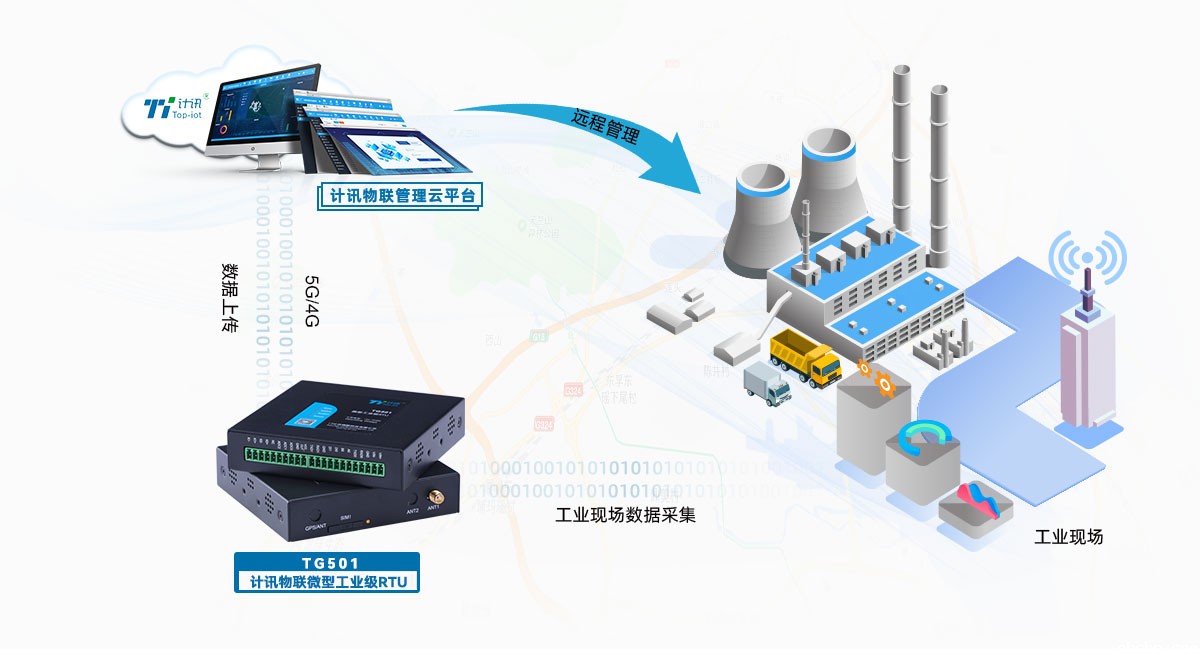

TG501微型工业级RTU适用于能源监控、供热管网、智慧燃气、智慧环保、智慧水利、智慧农业等工业级应用现场监测数据的采集、存储和传输。

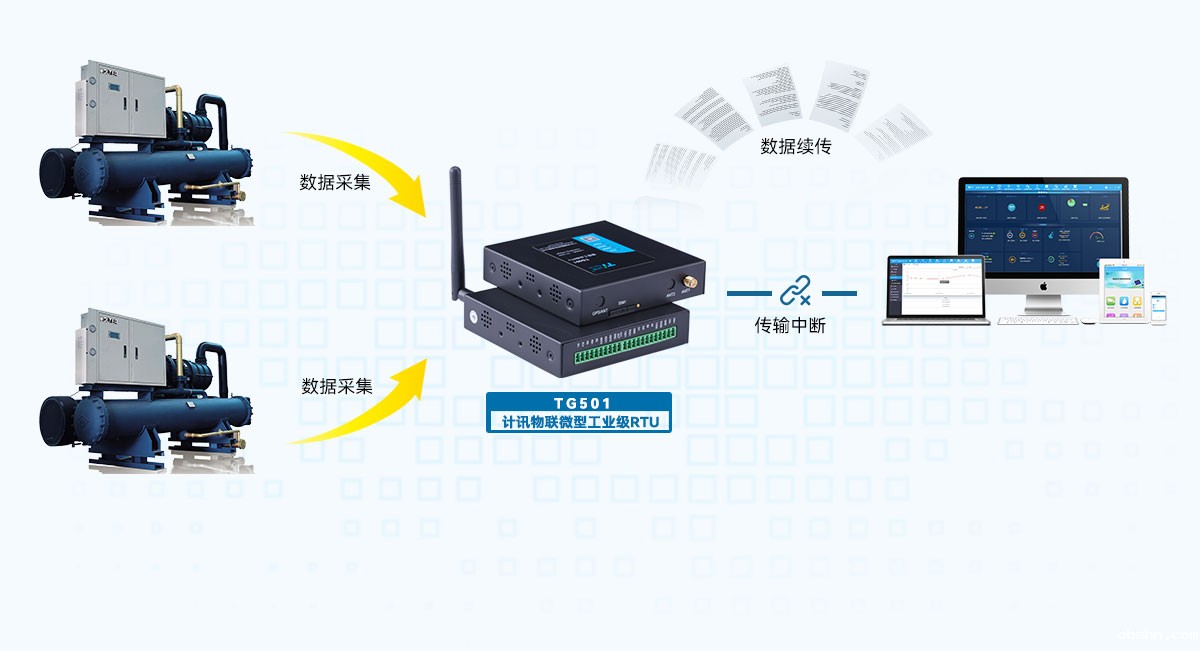

数据断电补传，保障数据完整可靠

网络断线断电恢复后数据能及时补传

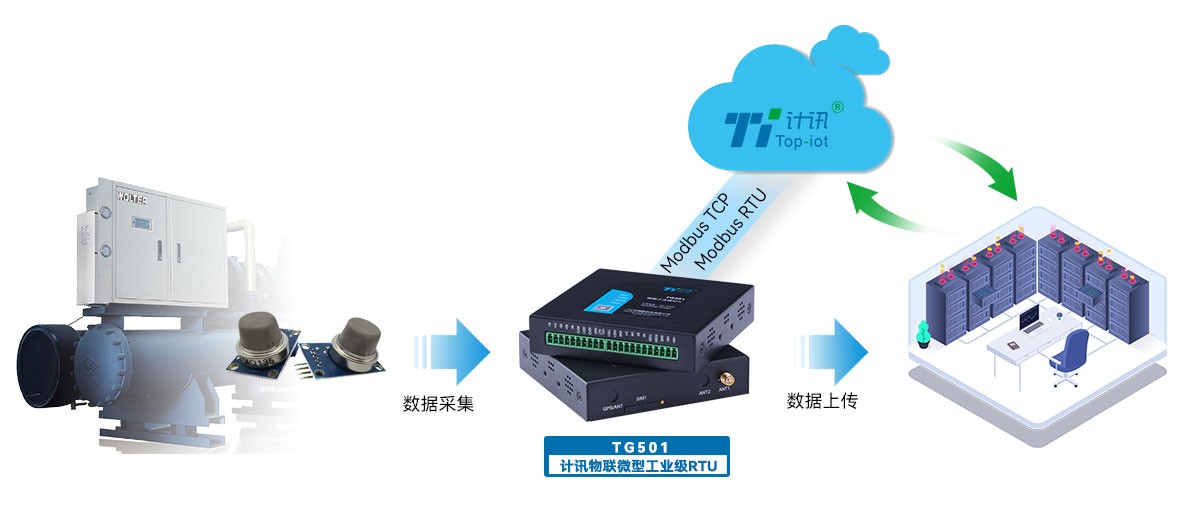

标准化MOBUS协议，满足不同应用环境

远程测控终端传输支持多种协议；自定协议/Modbus TCP/Modbus RTU协议，满足不同工业应用环境的需求。

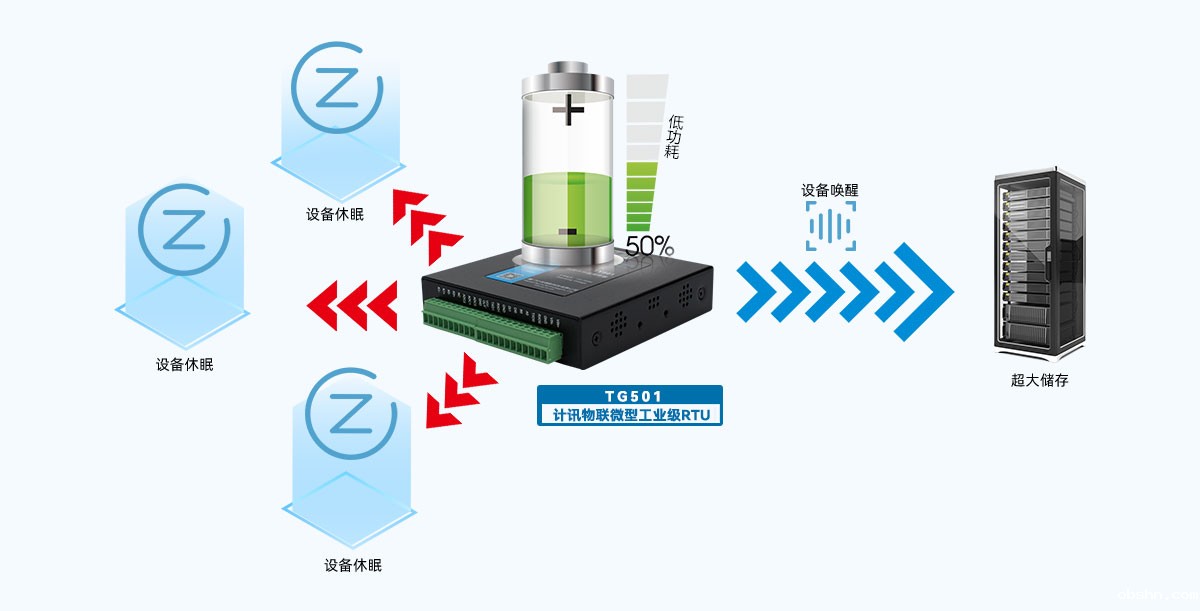

低功耗、大存储设计，历史数据不丢失

多级休眠和唤醒模式，功耗远低业界同类产品；海量空间，可在本机循环存储监测数据，掉电不丢失。

超高标准工业级设计、坚固耐用、品质可靠

采用Freescale汽车电子级处理器方案，工业级通信模块搭载高速处理器，高EMC电磁兼容，耐高低温材料（-35℃至75℃），宽压（5V-35V），超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。

轻松实现远程管理，节省人力物力

设备故障告警，提升偏远地区设备在线率；支持远程参数配置（同时支持平台配置方式和短信配置方式）；支持定时采集与上报中心平台；支持远程实时数据、历史数据查询及本地导出历史数据。

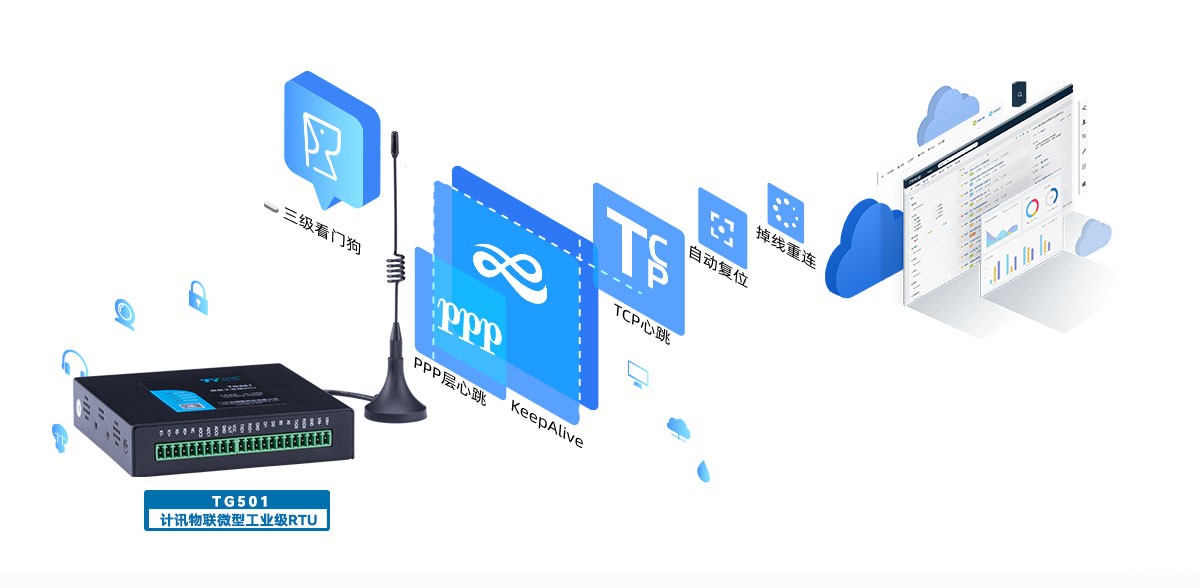

多层保护技术，传输稳定不丢包

多重检测机制，运行故障自修复；三级看门狗检测机制，智能软件唤醒和硬件断电重启机制，设备自动复位；采用PPP层心跳、KeepAlive、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线。

分享到

技术参数

项目	说明
硬件平台
CPU	工业级32位通信处理器
FLASH	512KB
SRAM	256KB
数据存储Flash	16MB
接口信息
电源	标准电源	DC 12V/1.5A
	供电范围	DC 5～35V
	内置电源反相保护和过压保护。
	输出电源	1路受控输出电源（输出电压值与设备供电电压相同，默认12V 。单路额定输出电流1A内置过流保护）
串口	串口采用工业端子接口： 2个RS232接口(1路做debug口)、 1个RS485接口(可扩展成2路) 、可定制TTL电平串口
	内置15KV ESD保护
	串口速率	300～230400bits/s
	数据位	5 、6 、7 、8位
	停止位	1 、1.5 、2位
	校验	无、偶、奇、SPACE及MARK校验
指示灯	具有电源、系统、在线、错误指示灯
天线	标准SMA阴头天线接口，特性阻抗50欧
模拟量	3路模拟量输入接口，可定制4路模拟量输入（ 16位AD 、支持4-20mA电流信号输入，可选0-5V电压信号输入）
开关量输入	2路开关量输入接口（光隔离），可定制4路开关量输入逻辑0：湿节点0-3VDC ，或干节点导通逻辑1：湿节点5-30VDC ，或干节点断开
开关量输出(可选)	2路开关量输入接口（光隔离，OC门输出）额定驱动电流：50mA 额定驱动电压：35V
继电器：(可选)	2路继电器输出接口最大切换电压：30VDC/250VAC 最大切换电流：5A
脉冲输入（可选）	2路脉冲量输入，大于2V电平有效
环境条件
工作温度	-35～+75ºC
工作湿度	相对湿度范围：95% 无凝结

机械特性
防护等级	保护等级IP30 外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	100×100×23 mm
工作功耗
采集状态	40mA～45mA@12VDC
通信状态	40mA～60mA@12VDC
抗干扰能力
抗干扰类型	级别	电压/电流波形	值
工频磁场	3	连续正弦波	30A/m
阻尼振荡磁场	3	连续正弦波	30A/m
脉冲磁场	3	脉冲	100A/m
辐射电磁场	3	80MHz~1000MHz连续波	10V/m
EMC 3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备。
可靠性
MTBF	平均无故障工作时间(MTBF)不低于100,000h
低功耗	包括休眠模式、定时上下线模式
EMC	EMC各项等级指标达3级
时钟	采用NTP技术，内置RTC
ESD保护	SIM/UIM卡接口内置15KV ESD保护

选型指南

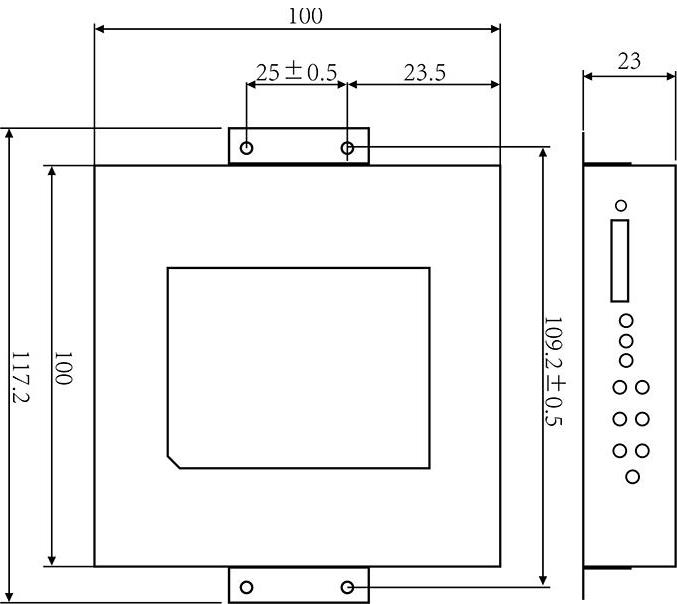

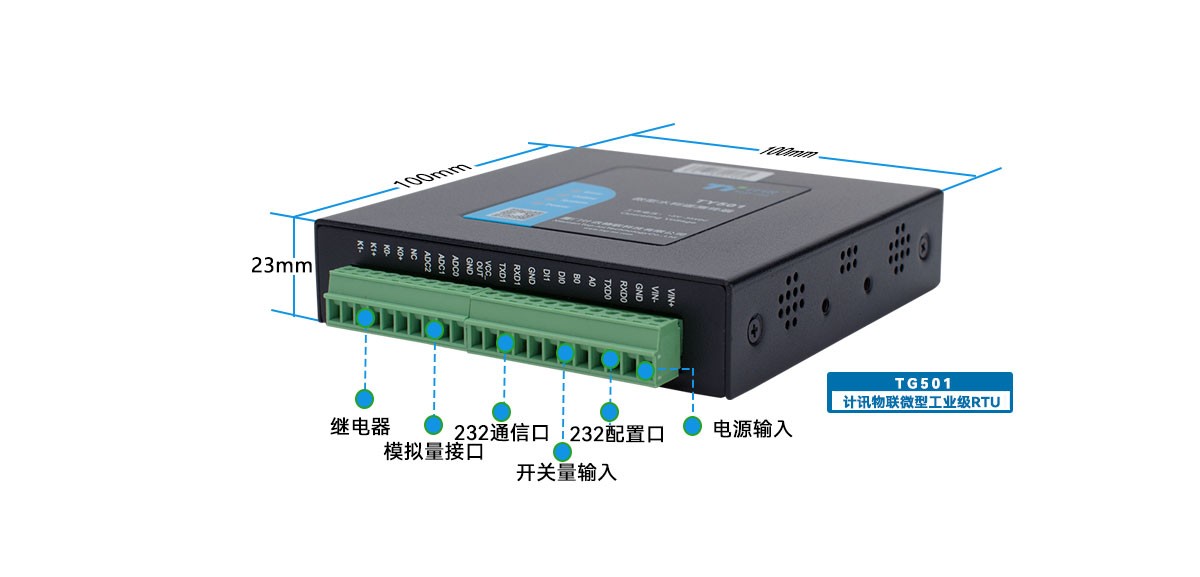

产品尺寸
