项目

说明

接口信息

电源接口

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

内置电源反相保护和过流保护

 串口

串口采用工业端子接口 ，适合工业应用,RS232或RS485接口

内置15KV ESD保护,可定制TTL电平

串口速率

300~230400bits/s

数据位

5 、6 、7 、8位

停止位

1 、1.5 、2位

校验

无校验 、偶校验 、奇校验 、SPACE及MARK校验

模拟量（预留）：

（第6和7管脚）

2路模拟量输入接口（10位AD、支持4-20mA电流信号输入，可选0-3V电压信号输入）

IO口（预留）：

（第3、4和5管脚）

3路GPIO,可以配置成输入输出 ，通信电平3.3V

其他

指示灯

具有系统、电源、通信及在线指示灯

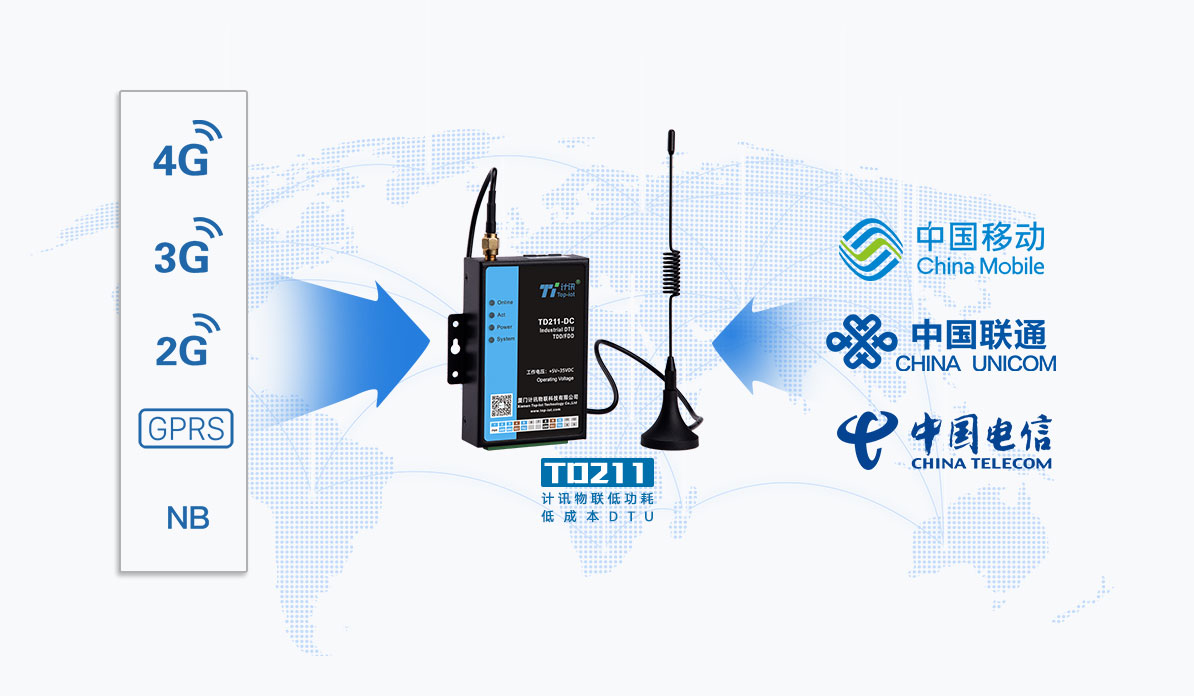

天线接口

标准SMA阴头天线接口，特性阻抗50欧

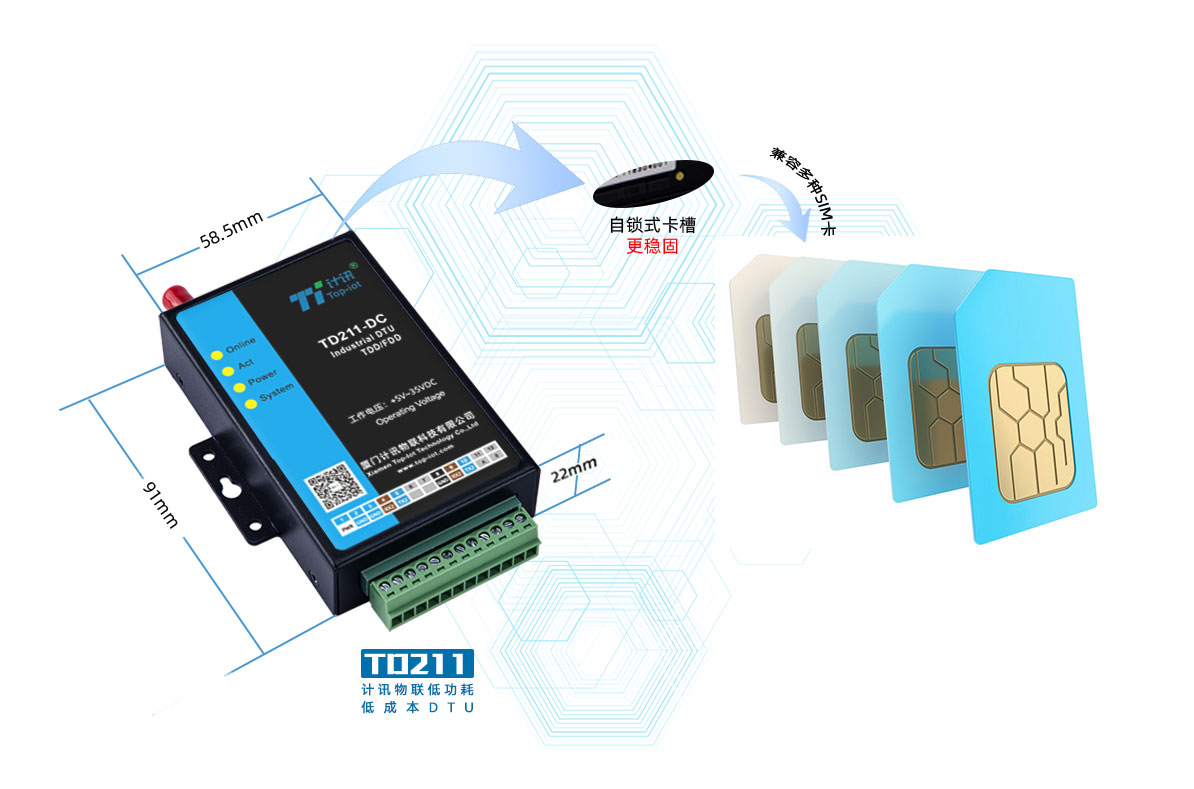

SIM/UIM卡接口

标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

环境条件

工作温度范围

-35~+75ºC

存储温度范围

-35~+75ºC

相对湿度范围

95%±3%无凝结

工作功耗

通讯状态

<0.6W ，说明 ：12V电源 ， 电流<50mA

待机状态

<0.180W ，说明 ：12V电源 ， 电流<15mA

抗干扰能力

抗干扰类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级 ，适合安装于典型工业环境中的设备：工厂 ， 电厂或处于特别居民区内的设备。
